Utilisation et gestion des mesures

RISNET vous permet de mesurer via différentes géométries (ligne, polygone, rectangle) ou via une sélection. Vous pouvez ensuite afficher ou non, ou supprimer votre mesure.

Pour activer la fonction de mesure, cliquez sur le bouton « Mesures » et choisissez la type souhaitée.

Par fenêtre :

L’assistant en bas à droite vous indique de tracer un rectangle. Commencez la forme avec un clic gauche puis déployez votre rectangle jusqu’à l’endroit souhaitée. Pour finaliser le tracer réalisez un double-clic gauche.

Par polygone :

Après avoir défini par un clic gauche les angles du polygone, double-clic pour terminer et après calcul,
affiche l’aire, le périmètre et la longueur de chaque côtés.



Par ligne :

Après avoir défini par un clic gauche les différents points de la ligne, double-clic gauche pour terminer.
Le calcul affiche la longueur de chaque segment et la longueur totale.

Par sélection :

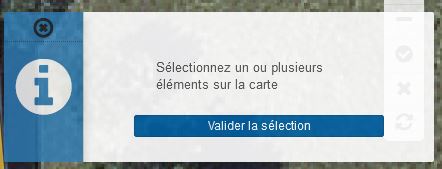

Soit vous n’avez pas de sélection en cours : l’assistant (en bas à droite) vous propose de créer une sélection, puis de valider la sélection.
Pour réaliser une sélection voir la rubrique sélection

Une fois la sélection réalisée la mesure apparait.

Soit vous avez une sélection en cours, le résultat apparait en bas à droite.

Supprimer la mesure :

Pour supprimer la mesure, cliquez sur le bouton « Effacer » et choisissez « Mesure »

Pour enlever la mesure de l’affichage temporairement, cliquez dans le navigateur a côté de la couche « Dessins » dans le navigateur.
